TECNOLOGÍA DE FORMADO DE TUBO CUADRADO DFT
LW 40x40-100x100
Línea de molino de tubo cuadrado de la serie Sinoform LW con la última tecnología de formación DFT. Solo se necesita un conjunto de rodillos para producir continuamente dentro de un rango de tamaños determinado de tubos de acero cuadrados y rectangulares, Los rodillos de formación y ajuste utilizan un conjunto común de rodillos de combinación y no es necesario cambiar los rodillos al producir diferentes tamaños de tubos cuadrados. La línea completa es totalmente automática.
INTRODUCCIÓN:
La serie LW 40x40-100x100 Molino de tubo cuadrado y rectangular de formación directa utiliza un conjunto de rodillos combinados que pueden producir continuamente dentro de un cierto rango de tubo rectangular de acero, utilizando el proceso de moldeo de combinación de múltiples radios avanzados a nivel internacional y soldadura de alta frecuencia, formando por flexión simétrica de múltiples canales. Puede dividirse en flexión de lado pequeño, flexión de tablero lateral, flexión libre en lado cerrado, soldadura de alta frecuencia, producir el tamaño exacto y tubo de buena calidad después de ser cortado. La línea de molino de tubo de diámetro varía de 40x40-100x100mm, el rango de espesor de pared varía de 1.2-5.0mm.
Los siguientes 3 tipos de métodos de control para ajustar la posición del rodillo cuando el cliente cambia el tamaño del tubo
-
Ajuste manual del espaciador del rodillo para cambiar la posición de formación del rodillo
-
Ajuste del rodillo mediante motor AC para cambiar la posición de formación del rodillo
-
Control total del motor servo AC con memoria y función de recuperación de un solo botón
COMPONENTES DE LINEA：
-
DEENROLLADOR
-
ACUMULADOR
-

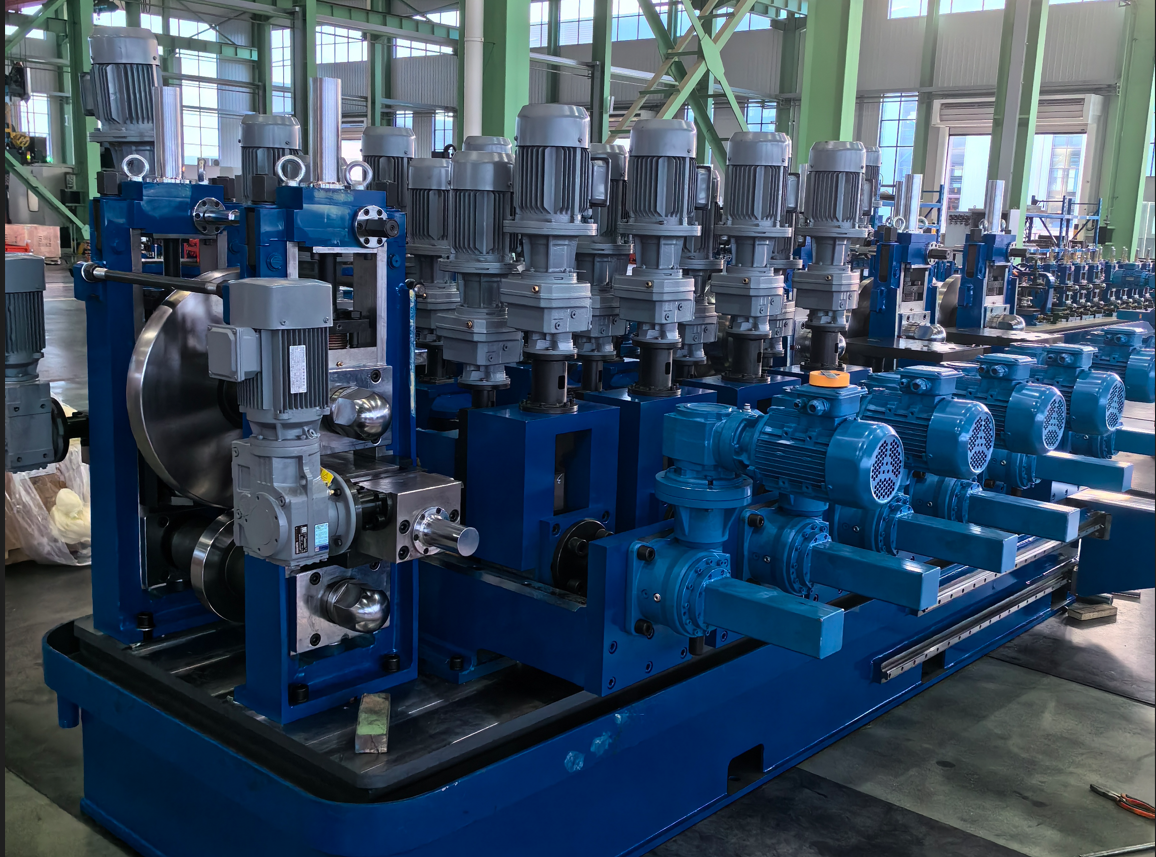

FORMADO Y DIMENSIONADO
-

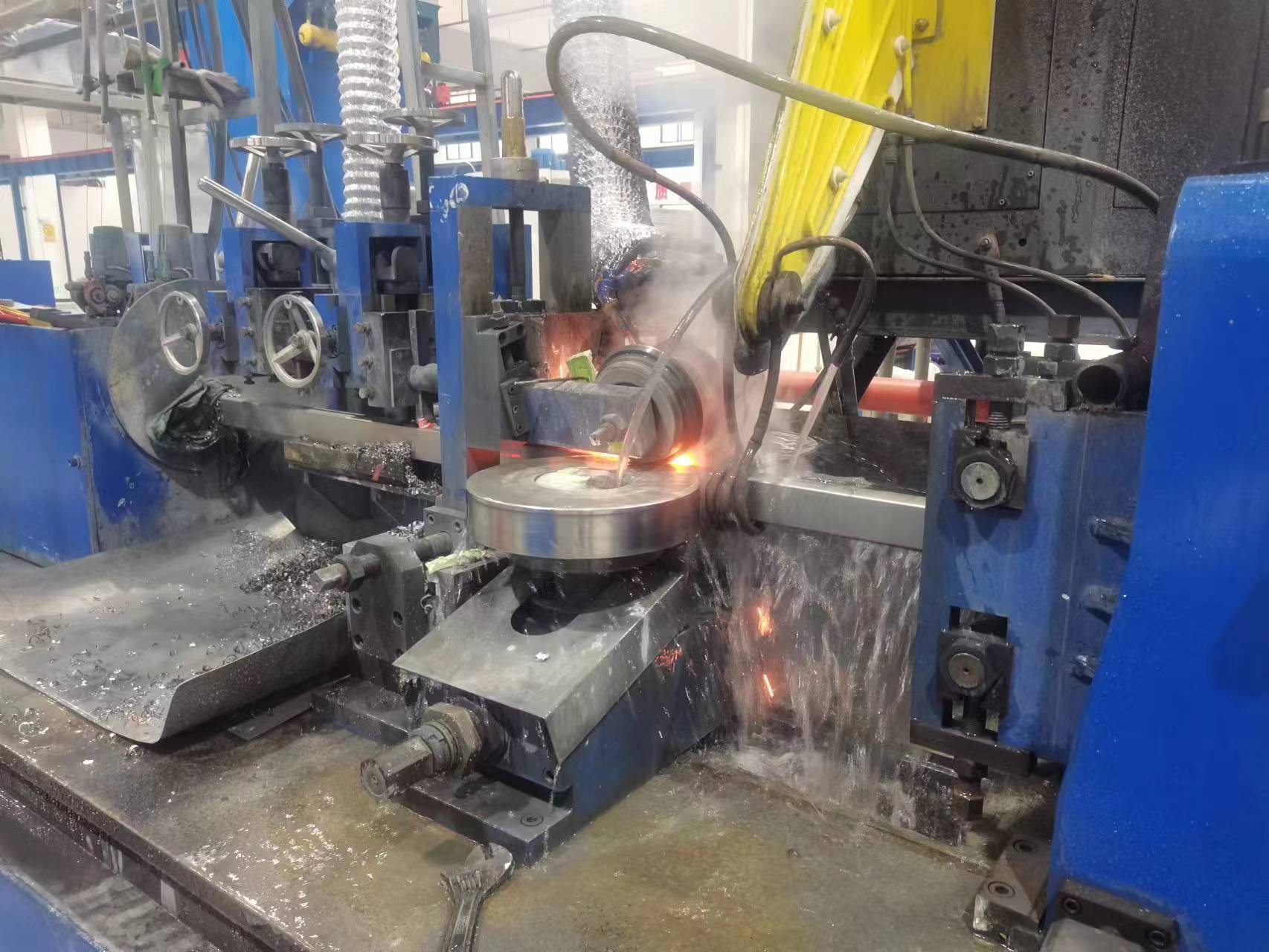

SOLDADORA HF
-
SIERRA FRÍA
-

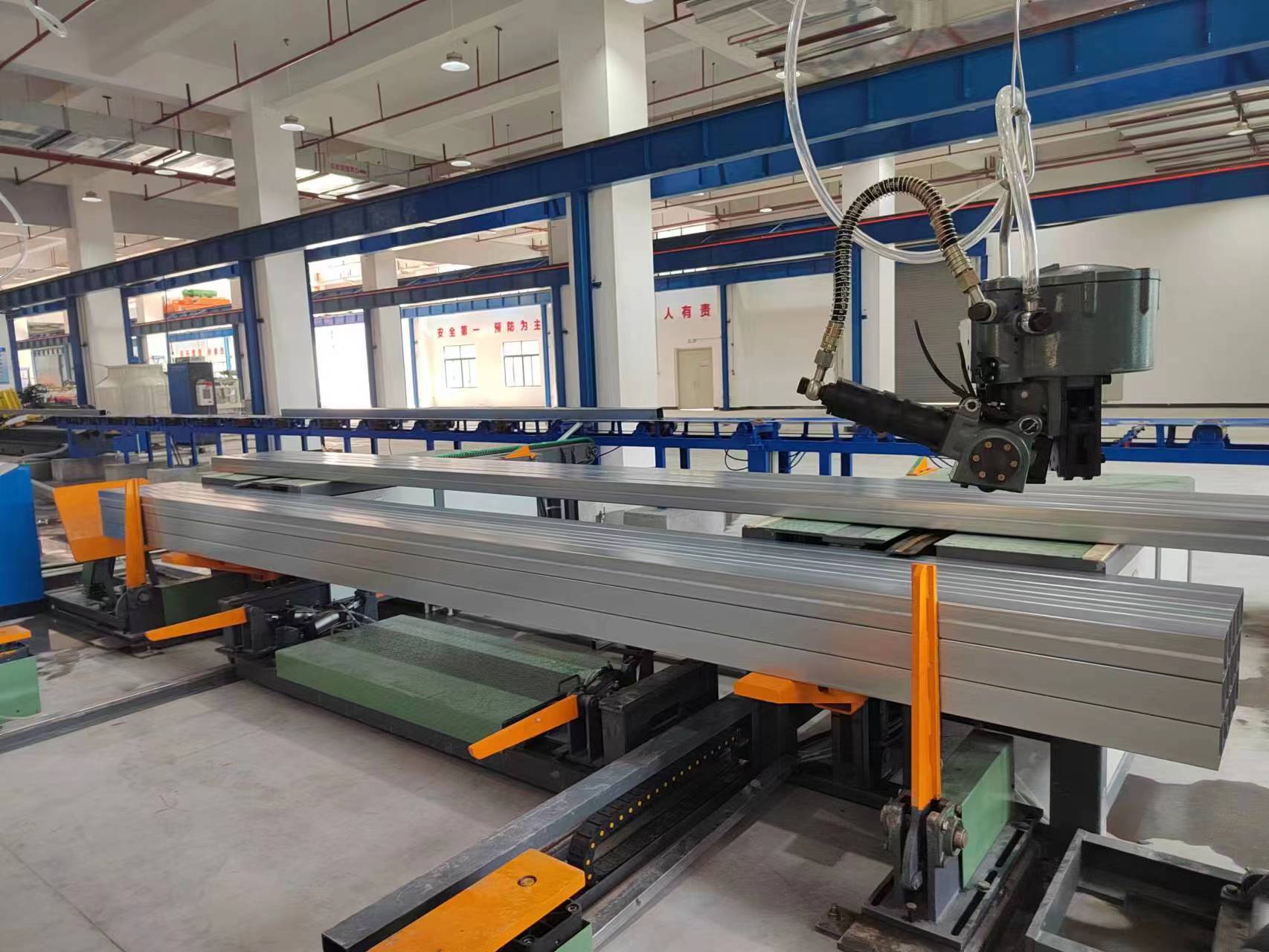

AMONTONAR Y EMBALAR
VIDEO:
DATOS TÉCNICOS:
| Directo a Cuadrado Modelo de Máquina |
Cuadrado (Rectangular) Especificaciones de Tubo |
Grosor de Pared (mm) |
Material Crudo De Tubo Cuadrado |
Velocidad de Fresado (m/min) |
| LW60X60 | □ 40x40-60x60 ▄30x50-40x80 |
1.2-3.0 | Q355B | 20-90 |
| LW80X80 | □40x40-80x80 ▄40x50-40x100 |
1.5-4.0 | Q355B | 20-80 |
| LW100X100 | □40x40-100x100 ▄40x50-40x120 |
1.5-5.0 | Q355B | 20-70 |
| LW120X120 | □50x50-120x120 ▄50x60-50x150 |
2.0-6.0 | Q355B | 20-60 |
| LW150X150 | □ 60x60-150x150 ▄60x80-100x200 |
3.0-8.0 | Q355B | 15-50 |
| LW200X200 | □ 80x80-200x200 ▄80x100-150x250 |
3.0-10.0 | Q355B | 10-40 |
| LW250X250 | □ 120x120-250x250 ▄120x150-200x400 |
4.0-12.0 | Q355B | 5-30 |
| LW300X300 | □120x120-300x300 ▄120x150-200x400 |
4.0-14.0 | Q355B | 5-30 |
| LW400X400 | □200x200-400x400 ▄200x250-300x500 |
4.0-16.0 | Q355B | 5-20 |
| LW500X500 | □ 250x250-500x500 ▄250x300-400x600 |
8.0-20.0 | Q355B | 5-20 |
Cualquier consulta, no dude en contactarnos
El equipo de Sinoform le proporcionará una solución técnica completa
